更新时间:2025-07-14 11:21:09 ip归属地:长治,天气:小雨转晴,温度:22-33 浏览次数:2 公司名称: 耀禹水利机械厂(长治市潞城区分公司)
产品参数 | |
---|---|
产品价格 | 批发/套 |
发货期限 | 当天 |
供货总量 | 58 |
运费说明 | 电联 |

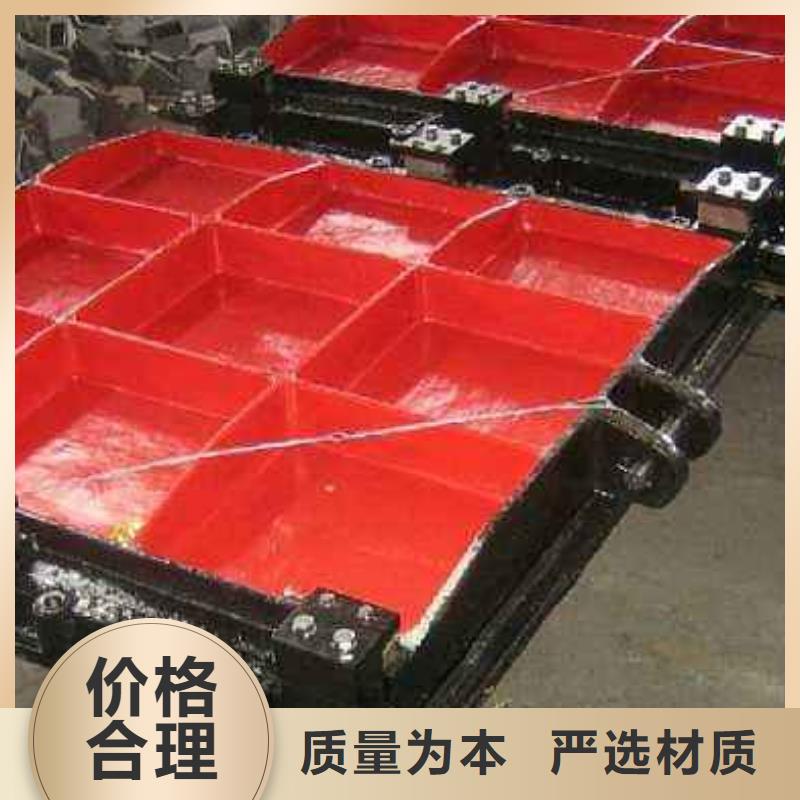

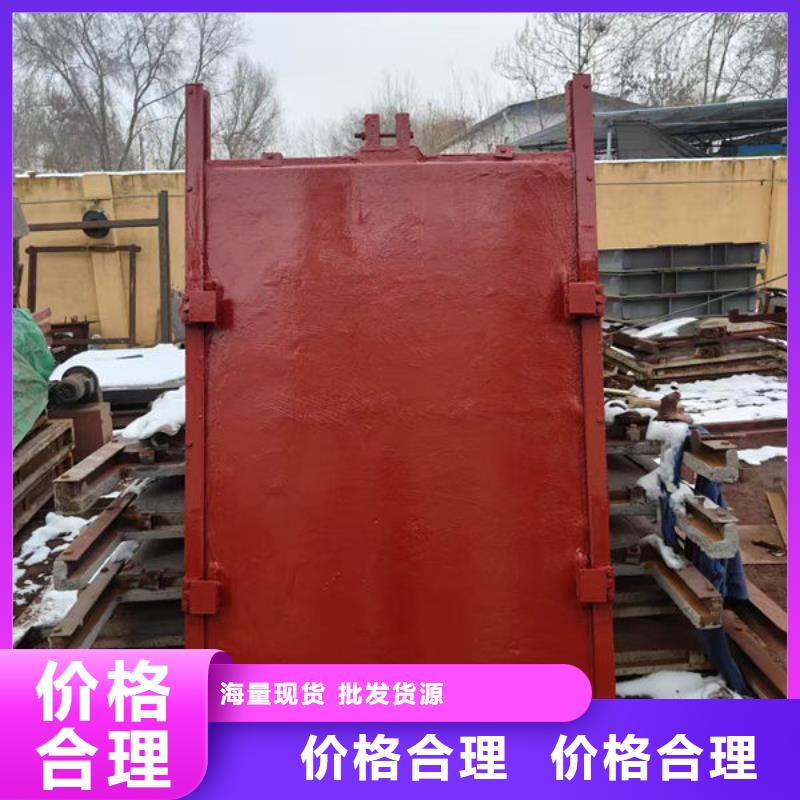

产品名称 | 铸铁闸门 |
范围 | 铸铁闸门-泵站铸铁闸门供应范围覆盖山西省、长治市、潞城区、襄垣县、屯留区、平顺县、黎城县、壶关县、长子县、武乡县、沁县、沁源县等区域。 |
耀禹水利机械厂(长治市潞城区分公司)专注于 景观钢闸门的生产、销售。伴随着行业技术的不断革新与应用发展,公司始终走在行业前端,以市场为导向,为客户创造价值,经过多年发展公司现拥有完善的仓储服务保障体系,可做规格齐全,常备库存,现货直发,现场指导,满足全国客户需求。
技术要求 铸铁闸门应符合本标准的要求,并按照规定程序批准的图样和技术文件制造。 1 铸件 1 灰铸铁的机械性能应符合GB 9439规定。铸造铜合金的机械性能应符合GB 1176规定。 2 铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应干净。 3 主要铸铁件(如门框、门板和导轨)应时效处理。 4 铸件不允许有裂缝、疏松和浇不足等缺陷。如有气孔、缩孔和渣眼等缺陷时应补焊与修整,但必须保证铸件质量。 5 铸件的铸造偏差应符合GB 6414规定。 2 主要构件 门板 1 门板应整体铸造,闸孔在400mm及其以上时应设置加强肋。 2 门板应按 工作水头设计,其拉伸、压缩和剪切强度的系数不小于5,挠度应不大于构件长度的1/1500。 3 门板的厚度应在计算厚度上增加2mm的腐蚀裕量。4 闸孔尺寸在600mm及其以上时,门板的上端应设置安装用吊环或吊孔。 2 门框 2.1 门框应整体铸造,在 工作水头下,其拉伸、压缩和剪切强度的系数不小于5。 2.2 门框的厚度应在计算厚度上增加2mm的腐蚀裕量。 2.3 对于墙管连接式圆闸门,其门框法兰的连接尺寸应符合GB 4216.2的规定,法兰螺栓孔应在垂直中心线的二侧对称均布。 2.4 法兰螺栓孔d0的轴线相对于法兰的孔轴线的位置度公差Φt应符合表3的规定 2.5 墙管式闸门与墙管连接之间应设有止水垫片,其垫片应符合GB 4216.9及GB 4216.10规定。 2.6 墙式闸门与墙面接合的门框表面,应保持平整。 2.7 门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。 导轨 导轨应按 工作水头设计,其拉伸、压缩和剪切强度的系数不小于5。在门板开启到 位置时,其导轨的顶端应高于门板的水平中心线。 导轨可用螺栓(螺钉)与门框相接,或与门框整体铸造。 密封座 密封座应分别置于经机加工的门框和门板的相应位置上,用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中,不能变形和松动,螺钉头部与密封座工作面一起精加工,其表面粗糙度不大于3.2 μm。 密封座工作表面不得有划痕、裂缝和气孔等缺陷。
使用与保养 1、闸门在启闭时注意闸板的上下极限位置,以免损坏闸门或启闭机。 2、闸门在启闭过程中如有异常情况应立即停止使用并及时检查处理。 3、闸门关闭时在距底面0.1米处,将闸门暂时停住1分钟,利用门底激流冲净底门槽内的杂物,然后再将闸门关闭。
@ 平面闸门门槽埋件安装工艺流程图
(2)埋件安装前准备工作 1.进行图纸审核(包括厂家指导),制定施工方案、质量保证措施以 埋件清点检查 施工准备 底坎测量控制点设置 底坎吊装就位、调整、加固 测量、检查、验收 混凝土回填 轨道(门楣)测量控制点设 轨道(门楣)吊装就位、调整、加固 节间连接 混凝土回填 补涂涂料 检查验收 复测 测量、验收 复测
